要延长RS-232的距离可以将其转换为RS-485，RS-485可以在9600bps波特率时传输最远1200米，波仕的增强型RS-232/RS-485转换器可以在9600bps时最远到1800米。但是增加波特率后传输距离大大减小。波仕电子的通信测试结果表明：RS-485在大于9600bps时，最远传输距离大致与波特率成反比，而减小波特率也几乎无助于增加通信距离。而且在大于9600bps波特率的远程通信时，必须根据通信距离来增加导线直径以及终端电阻。如何在高于9600bps波特率时实现高速远程传输，比如要在38400bps时传输1200米。擅长于RS-232/RS-485通信的波仕电子总不乏惊世之作。在RS-485远程方面，波仕曾经借鉴了以太网自动100M/10M速率适应的技术研发出业界首款RS-232/485波特率转换器BTL232，开创了RS-232/485通信的新方式。BTL232一直保持着业界最小RS-232/485波特率转换器的记录。现在要介绍如何用这款波特率转换器来实现RS-232/RS-485的高速远程传输。

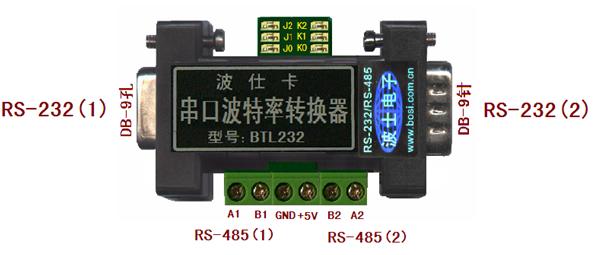

波仕BTL232串口波特率转换器的外形为DB-9/DB-9转接盒大小，如图的产品左边为DB-9孔的1号RS-232口，左下面为A1、B1的1号RS-485口；右边为DB-9针的2号RS-232口，右下面为A2、B2的2号RS-485口。产品上边为波特率设置的跳线，左边的J2、J1、J0用于设置左边1号RS-232和RS-485串口的波特率；右边的K2、K1、K0用于设置右边2号RS-232和RS-485串口的波特率

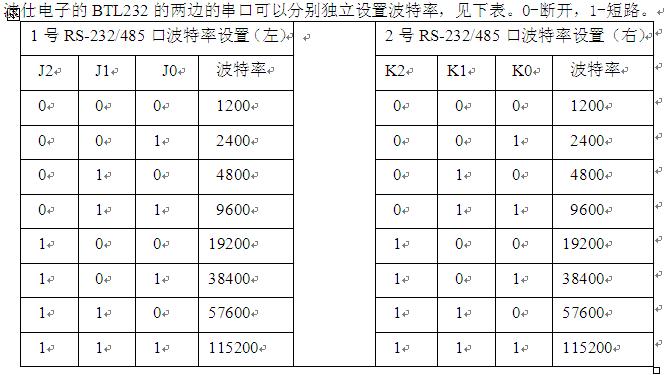

如图所示实现了波特率115200bps的RS-232信号远传1200米的方案。左边的RS-232（1）的波特率为115200bps，右边的RS-232（2）也是115200bps，中间以9600bps传输1200米。左边的BTL232转换器的RS-232（1）口接串口设备，波特率设置为115200（J2=1、J1=1、J0=1），RS-485（2）接1200米的线，并且将波特率设置为9600bps（K2=0，K1=1，K0=1）。右边的BTL232转换器的RS-232（2）口接串口设备，波特率设置为115200(J2=1，J1=1，J0=1)，RS-485（1）接1200米的线，并且将波特率设置为9600bps（K2=0，K1=1,K0=1）。这套方案不仅实现了115200à9600à115200的波特率转换，而且还实现了RS232àRS485àRS232的接口转换，因为只有RS485才可以在9600bps时远传1200米，而RS232不行。如果两个远程RS-232口的波特率不同，借助于BTL232也是可以实现高速远程通信的。比如如果图中右边的RS-232（2）为57600bps，那么只需要将右边的BTL232产品的设置波特率为57600bps即可（K2=1、K1=1、K0=0）。
